LMEF / LMEF-L

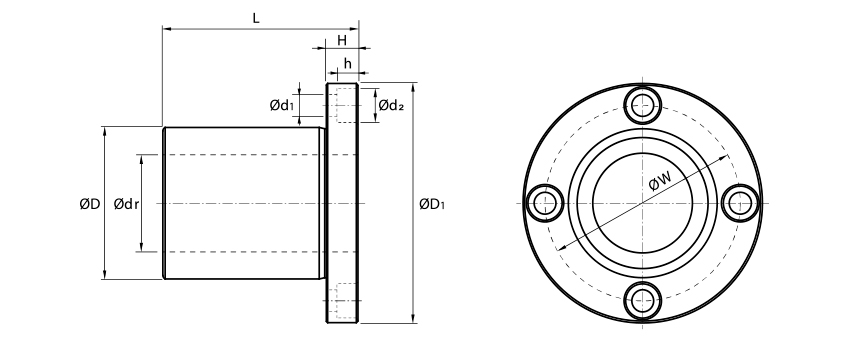

Modelo LMEF

Dimensões em mm.

Modelo
dr
D

L
D1
H
W
D1
D2
h
n*
 Capacidade de Carga (N)
Peso (g)

Tolerância

Tolerância
 Dinâmica Estática
LMEF 12 UU 12 +0,008  0 22 0  -0,009 32 42 6 32 4,5 8 4,4 4 410 590 86
LMEF 16 UU 16 +0,009  0 26 0  -0,009 36 46 6 36 4,5 8 4,4 5 770 1.170 120
LMEF 20 UU 20 +0,009  0 32 0  -0,011 45 54 8 43 5,5 9,5 5,4 5 860 1.370 184
LMEF 25 UU 25 +0,011  0 46 0  -0,011 58 62 8 51 5,5 9,5 5,4 6 980 1.560 335
LMEF 30 UU 30 +0,011  0 47 0  -0,011 68 76 10 62 6,6 11 6,5 6 1.560 2.740 545
LMEF 40 UU 40 +0,013  0 62 0  -0,013 80 98 13 80 9 14 8,6 6 2.150 4.010 1.185
LMEF 50 UU 50 +0,013  0 75 0  -0,013 100 112 13 94 9 14 8,6 6 3.820 7.930 1.730

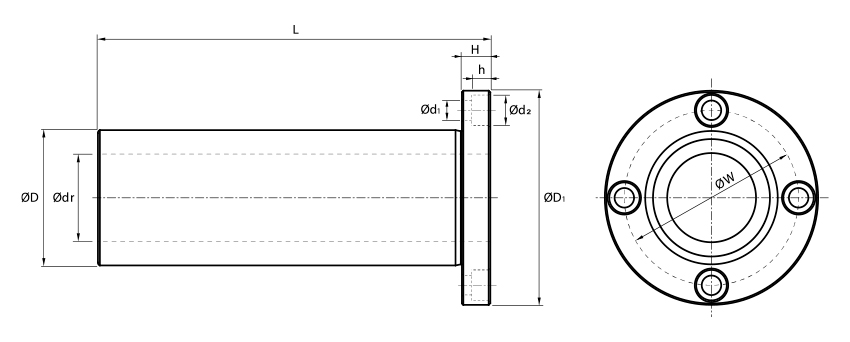

Modelo LMEF-L

Dimensões em mm.

Modelo
dr
D
L
D1
H
W
d1
d2
h
n*
 Capacidade de Carga (N) Peso (g)

Tolerância

Tolerância
 Dinâmica Estática
LMEF 12 L UU 12 +0,009  0 22 0  -0,011 61 42 6 32 4,5 8 4,4 4 650 1.200 100
LMEF 16L UU 16 +0,011  0 26 0  -0,011 68 46 6 36 4,5 8 4,4 5 1.230 2.350 187
LMEF 20L UU 20 +0,011  0 32 0  -0,013 80 54 8 43 5,5 9,5 5,4 5 1.400 2.750 260
LMEF 25L UU 25 +0,013  0 40 0  -0,013 112 62 8 51 5,5 9,5 5,4 6 1.560 3.140 515
LMEF 30L UU 30 +0,013  0 47 0  -0,013 123 76 10 62 6,5 11 6,5 6 2.490 5.490 655
LMEF 40L UU 40 +0,016  0 62 0  -0,015 151 98 13 80 9 14 8,6 6 3.430 8.040 1.560
LMEF 50L UU 50 +0,016  0 75 0  -0,015 192 112 13 94 9 14 8,6 6 6.080 15.900 1.560
LMEF 60L UU 60 +0,016  0 90 0  -0,020 211 134 18 112 11 17,5 10,8 6 7.650 20.000 4.500
