LME-AJ / LME-OP

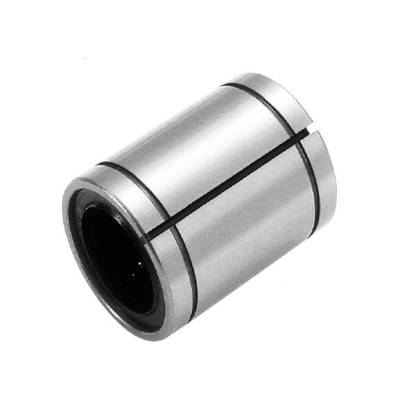

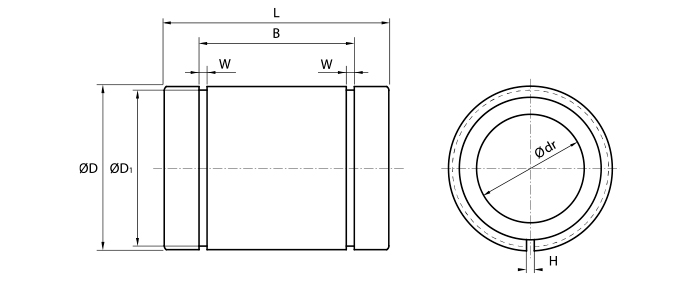

Modelo LME-AJ

Dimensões em mm.

Modelo
dr
D
L
B
W
D1
H
n*
 Capacidade de Carga (N)
Peso (g)

Tolerância

Tolerância
 Dinâmica Estática
LME 12 UU AJ 12 +0,008  0 22 0  -0,009 32 12 1,5 21 1,5 4 410 590 41
LME 16 UU AJ 16 +0,009  0 26 0  -0,009 36 16 1,5 24,9 1,5 5 770 1.170 57
LME 20 UU AJ 20 +0,009  0 32 0  -0,011 45 20 2 30,3 2 5 860 1.370 91
LME 25 UU AJ 25 +0,011  0 40 0  -0,011 58 25 2 37,5 2 6 980 1.560 215
LME 30 UU AJ 30 +0,011  0 47 0  -0,011 68 30 2 44,5 2 6 1.560 2.740 325
LME 40 UU AJ 40 +0,013  0 62 0  -0,013 80 40 3 59 3 6 2.150 4.010 705

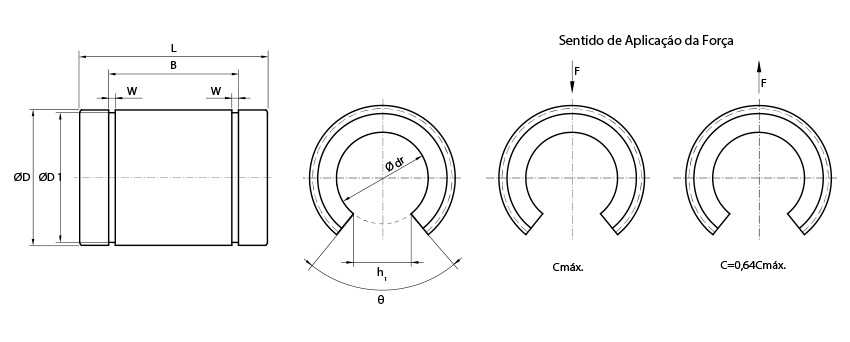

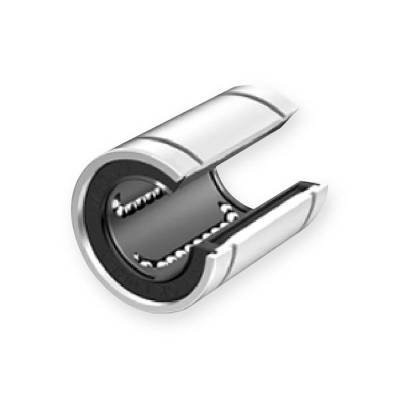

Modelo LME-OP

Dimensões em mm.

Modelo
 dr D
L
B
W
D1
h1
⦵
n*
 Capacidade de Carga (N)
Peso (g)

Tolerância

Tolerância
 Dinâmica Estática
LME 12 UU OP 12 +0,008  0 22 0  -0,008 22 22 1,1 11,5 7,5 78º 4 206 265 32
LME 16 UU OP 16 +0,009  0 26 0  -0,009 36 36 1,3 24,9 10 78º 4 770 1.170 57
LME 20 UU OP 20 +0,009  0 32 0  -0,011 45 45 1,6 30,3 10 60º 4 860 1.370 91
LME 25 UU OP 25 +0,011  0 40 0  -0,011 40 58 1,85 37,5 12,5 60º 5 980 1.560 215
LME 30 UU OP 30 +0,011  0 47 0  -0,011 47 68 1,85 44,5 12,5 50º 5 1.560 2.740 325
LME 40 UU OP 40 +0,013  0 62 0  -0,013 80 80 2,15 59 16,8 50º 5 2.150 4.010 705
