Modelo FK



Montagem Flange - Tipo Fixa

Item Descrição Qtd.
1 Bloco 1
2 Jogo de Rolamentos 1
3 Tampa 1
4 Bucha Espaçadora 2
5 Vedação 2
6 Porca Trava 1
7 Parafuso Allen de Travamento 2

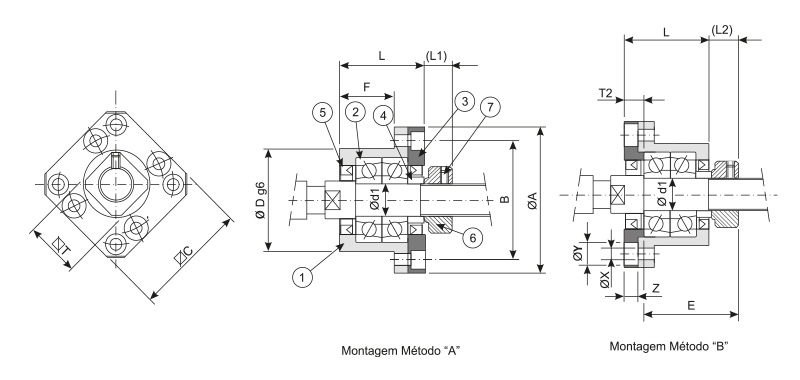

Mancal FK

Dimensões em mm.
Modelo Ø Eixo d1 L A B C Dg6 L1 L2 T2 X Y Z T Arquivos 3D
FK10 10 27 52 42 42 34 -0,009 ~ -0,025 7,5 8,5 6 4,5 8 4 16  .step
FK12 12 27 54 44 44 36 -0,009 ~ -0,025 7,5 8,5 6 4,5 8 4 19  .step
FK15 15 32 63 50 52 40 -0,009 ~ -0,025 10 12 8 5,5 9,5 6 22  .step
FK17 17 45 77 62 61 50 -0,009 ~ -0,025 11 14 12 6,6 11 10 24  .step
FK20 20 52 85 70 68 57 -0,010 ~ -0,029 8 12 14 6,6 11 10 30  .step
FK25 25 57 98 80 79 63 -0,010 ~ -0,029 13 20 17 9 15 13 35  .step
FK30 30 62 117 95 93 75 -0,010 ~ -0,029 11 17 18 11 17,5 15 40  .step

Usinagem para mancalização de mancais tipo fixo.
