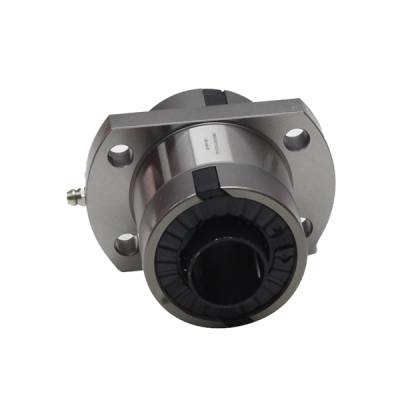

Modelo OBR-SFYR

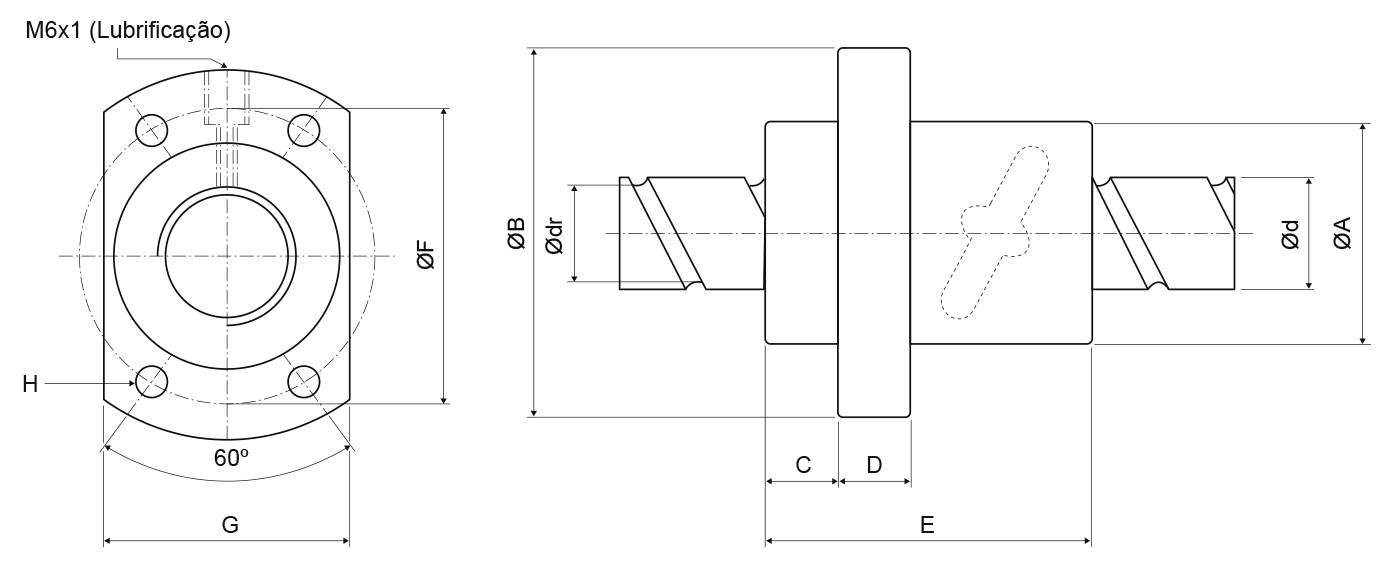

Dimensões em mm.

Modelo
Diâmetro
Esfera
 Capacidade de Carga ( Kgf ) Dimensões da Porca Diâmetro do Fuso Passo
Dinâmica* Estática A B C D E F G H d dr
OBR-SFYR-1616-3.6 2,778 1.073 2.551 32 53 10 10 45 42 34 4,5 16 13,81 16
OBR-SFYR-2020-3.6 3,175 1.387 3.515 39 62 13 10 52 50 41 5,5 20 17,48 20
OBR-SFYR-2525-3.6 3,969 2.074 5.494 47 74 15 12 64 60 49 6,7 25 21,94 25
OBR-SFYR-3232-3.6 4,762 3.021 8.690 58 92 17 12 78 74 60 9 32 28,38 32
OBR-SFYR-4040-3.6 6,35 4.831 14.062 73 114 19,5 15 99 93 75 11 40 35,26 40
OBR-SFYR-5050-3.6 7,938 7.220 21.974 90 135 21,5 20 117 112 92 14 50 44,14 50

*Carga Dinâmica = 1 x 106 revoluções


Fale com nossos especialistas

OBR-SFYR-1616-3.6
OBR-SFYR-2020-3.6
OBR-SFYR-2525-3.6
OBR-SFYR-3232-3.6
OBR-SFYR-4040-3.6
OBR-SFYR-5050-3.6
